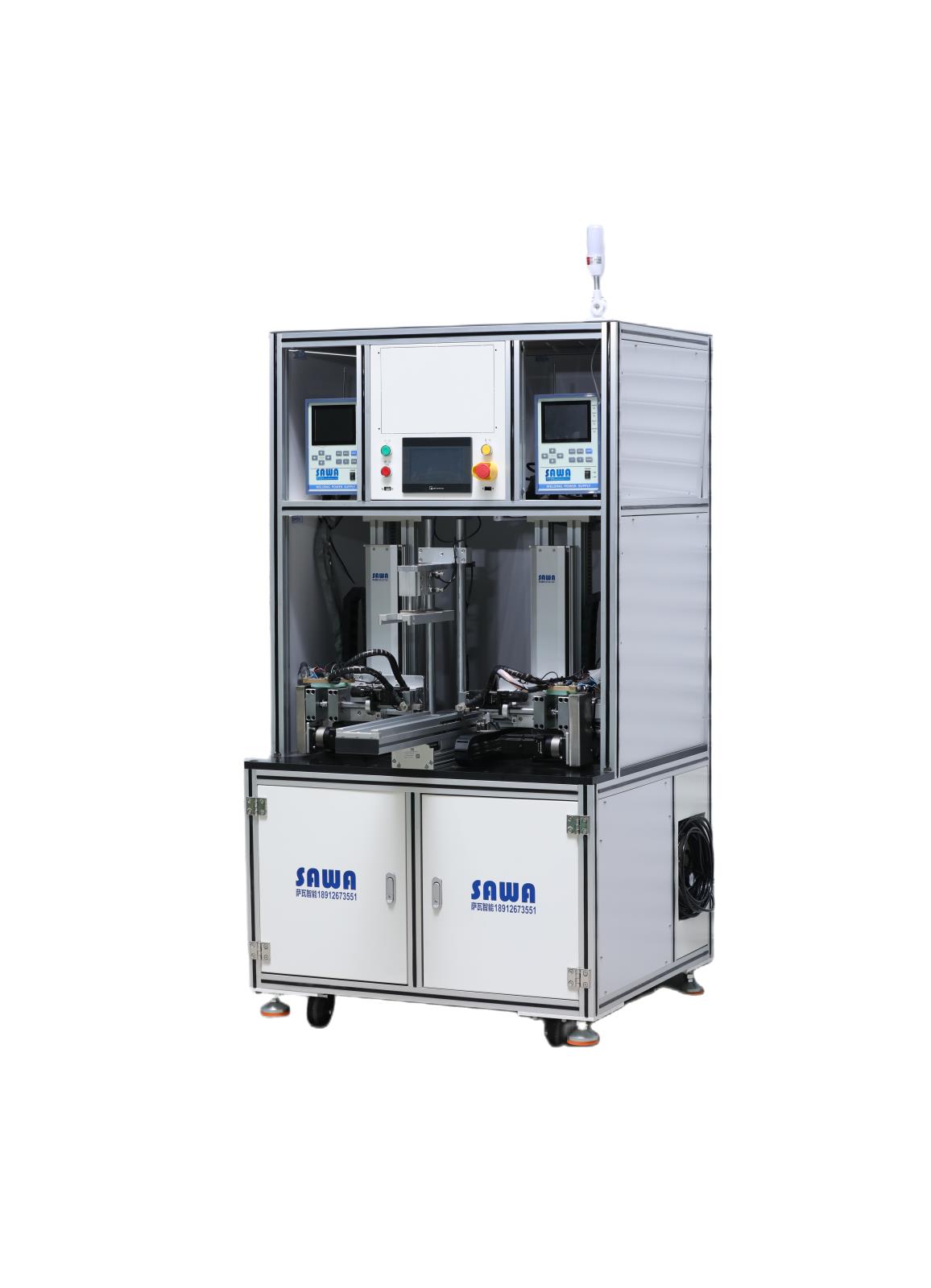

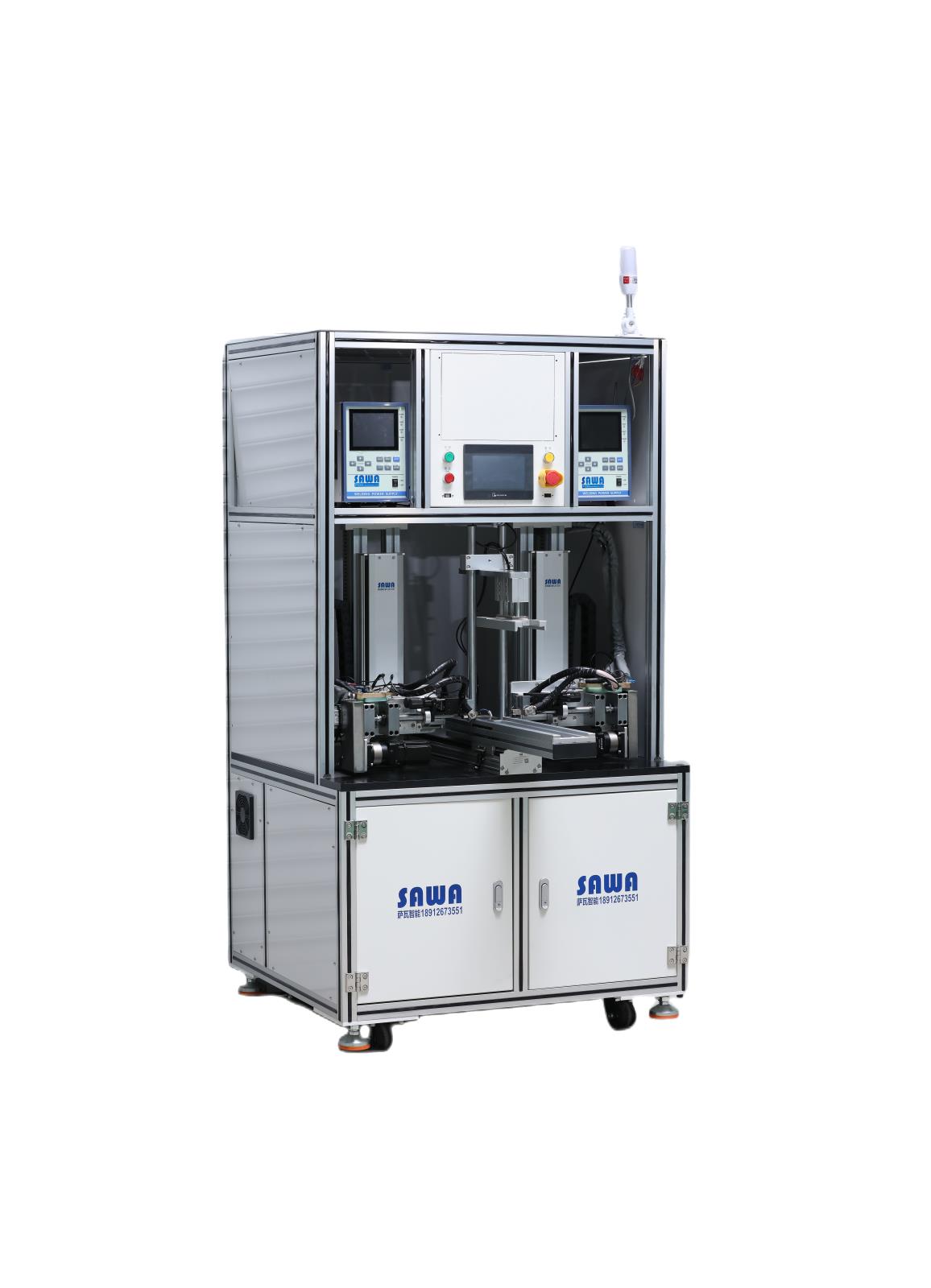

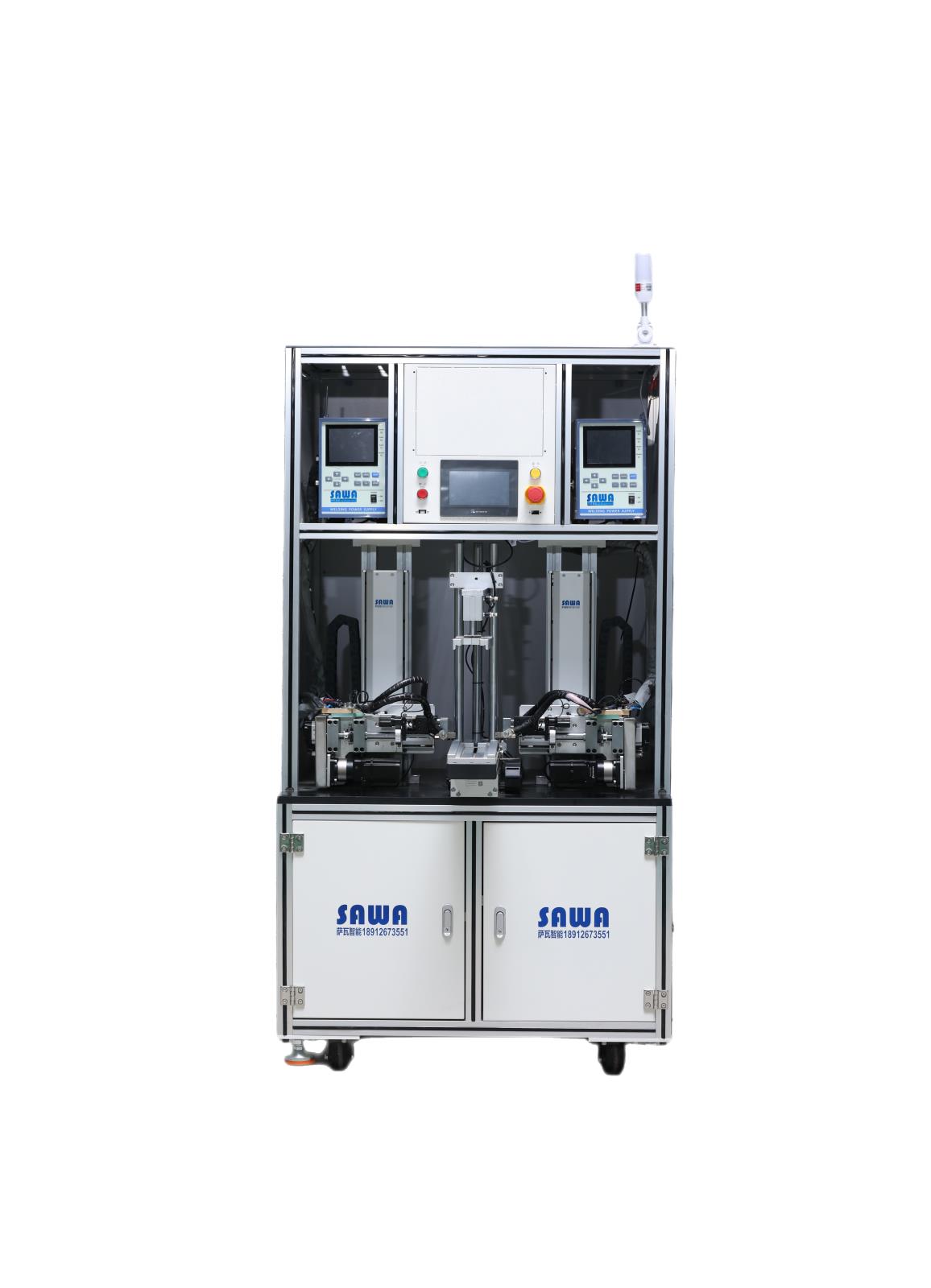

全自动双面点焊机

本设备主要用于圆柱类/聚合物电池组合中的电池与镀镍钢带或镍带焊接。

适用于电动车电池组、路灯电池组、汽车电池模组、平衡车电池组、滑板车电池组、移动电源、启动电池组模块、电动工具电池组、各种电子产品等电池组合焊接使用。

【型号】 8000MI/10000JT/5000BJT/4000BMI


【适用电芯18650/26650/21700/32140 等圆柱电芯




全国热线

18913677388

产品简介 / Introduction
产品介绍

本设备主要用于圆柱锂电池焊接镍片。

 1、全自动双面电焊机:

               需求不同,电源配置不同,可配置米亚基电源、交流电源、直流电源、晶体管电源等等。

 2、适用范围:

       本设备主要用于圆柱类/聚合物电池组合中的电池与镀镍钢带或镍带焊接。


动力电池18650/26650 电芯的串并组合,多并多串组合,电动工具电池,扭扭车电池,储能电池包,18650电池组,26650电池组, 32650电池组等,电动单车电池,太阳能路灯电池组、三元锂电池,数码锂电池,磷酸铁锂电池等。

 3、产品特点:



●  微电脑控制,大 LCD 液晶屏显示,图形化显示当前工作状态,中文注释

● 数字化设置焊接参数,键盘操作清晰明了,方便快捷

● 焊接电压锁定技术,防止网压波动影响焊接电流

● 焊接脉冲宽度可调,焊接飞溅小,焊点不变色

● 可实现单脉冲与双脉冲及多脉冲焊接

● 可储存 99+ 种焊接规范

● 具有两段电流监测比较功能,电流异常声光报警,有效防止虚焊假焊现象的出现

● 具有故障自诊断功能,显示相应故障点,方便维修

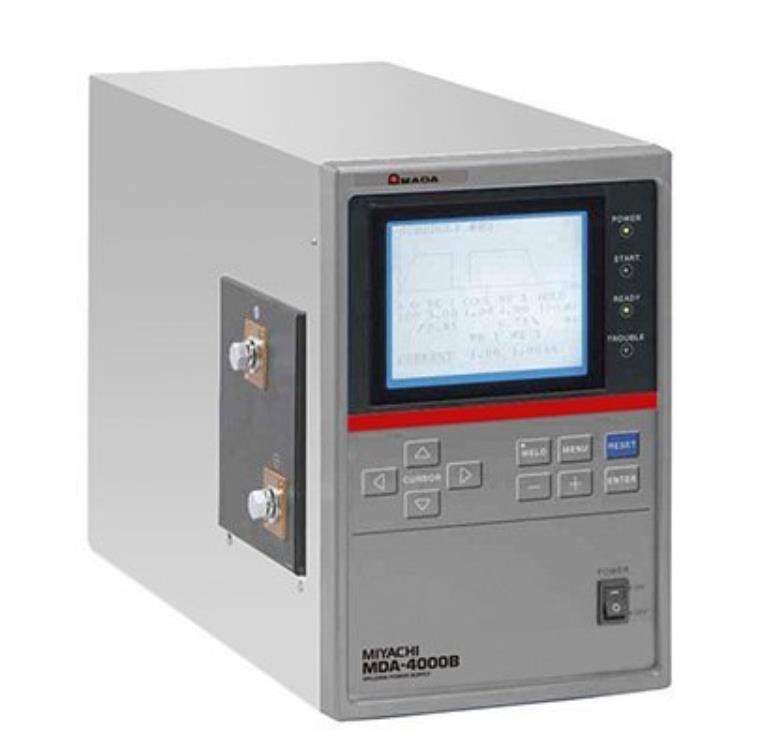

        4、电源外观结构:




电源技术参数



逆变直流直流电源

变压器输出最大功率 35 KVA
输出最大短路电流
 5000A/8000A/10000A
     晶体管电源
型号

                                            8000BMI/4000BMI/3000JTSW/6000JTSW/8000JTSW/10000JTSW

电源电压
单相AC100V-120V或单相AC200V-240V 50/60Hz
最大消耗功率
450W
最大焊接电流
3000-10000A,根据选配电源各异
最大焊接电压
30V
整机重量
 30KG


电源尺寸
172*390*400(型号有轻微差异)
电源配制如下几种
SW-LM5000NBSAWA逆变直流5000A
SW-LM8000NB
SAWA逆变直流8000A
SW-LM6000JT
SAWA晶体管6000A
SW-LM5000JT
 SAWA晶体管双波5000A
SW-LM10000JT
SAWA晶体管10000A
SW-LM8000MI
 MIYACHI晶体管8000A/4000B






设备技术参数


1. 实用电芯:18650/26650/21700等圆柱电芯67685259a53a8ca7e93c9079c57c2c8.jpg

2. 效率:尖针焊0.5~0.8秒/次 凸点焊:0.8~1.4秒/次

3. 有效范围:500*350mm(可定制)

4. 点焊方式:双面尖针/凸点焊

5. 点焊控制:伺服电机

6. 点焊次数提醒功能:有

7. 断点续焊功能:有

8. 操作高度:950mm

9. 三轴XYZ分辨率:0.01mm

10. 三轴XYZ精度:0.02mm

11. 点焊电源:根据客户选型

12. 进料方式:载具式

13. 报警功能:声光报警67685259a53a8ca7e93c9079c57c2c8.jpg

14. 夹具到位检测:有

15. 焊头冷却:气冷/水冷

16. 焊接参数组:99+组

17. 产量记录功能:有

18. 焊针使用记录功能:有

19. 焊点坐标:CAD导入/手动/阵列

20. 手动自动切换功能:有

21. 扫码启动焊接

22. 焊点电压电流监控

23. 记录每次焊接的电压电流值

24. 焊头方式:平焊/旋转机头

25. 可MES对接


热品推荐 / Hot product

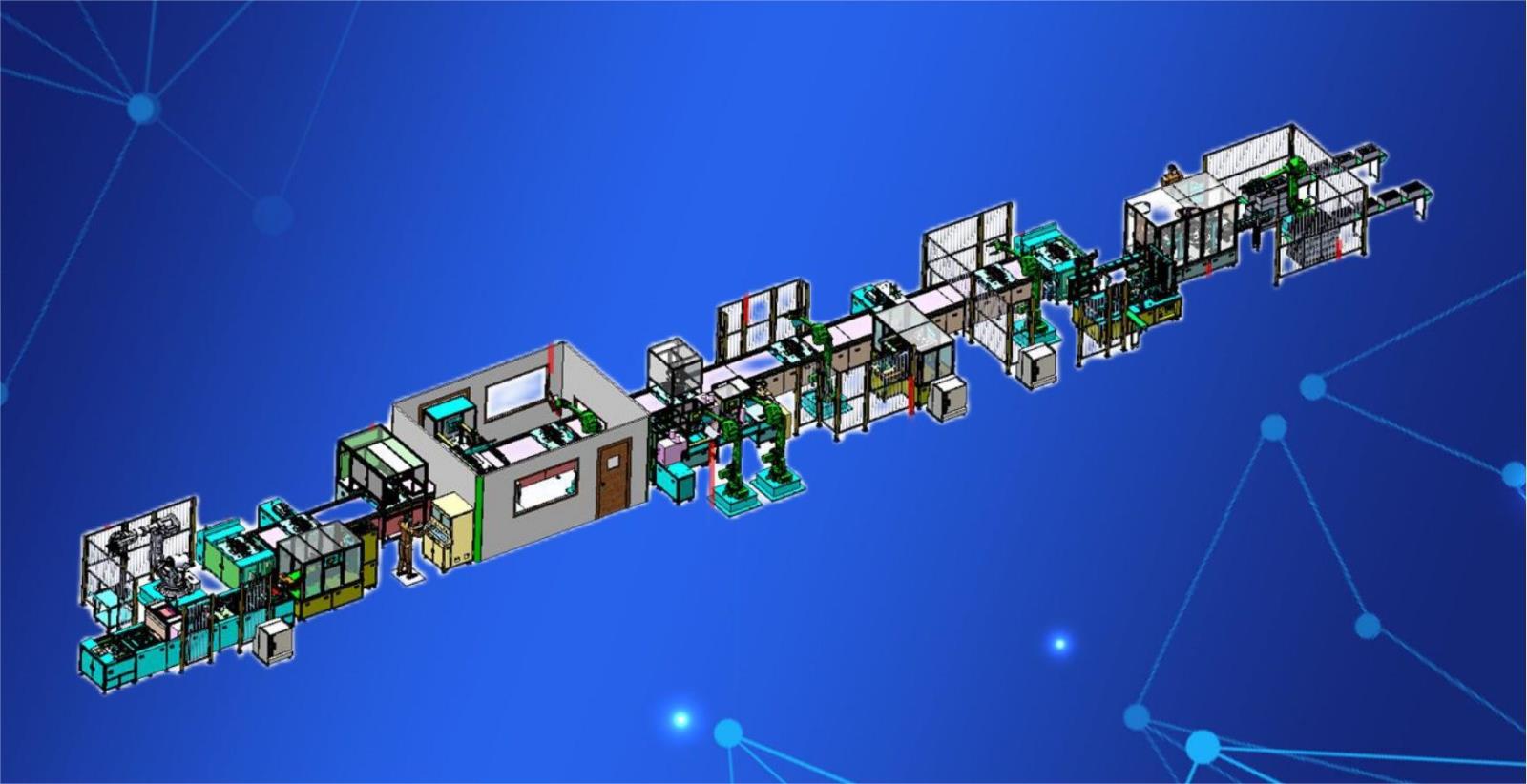

电动工具/园林工具/吸尘器/电池包全自动线

电动工具/园林工具/吸尘器/电池包全自动线

电动工具,园林工具,吸尘器电池自动生产线!
电动工具/园林工具/吸尘器/电池包半自动线

电动工具/园林工具/吸尘器/电池包半自动线

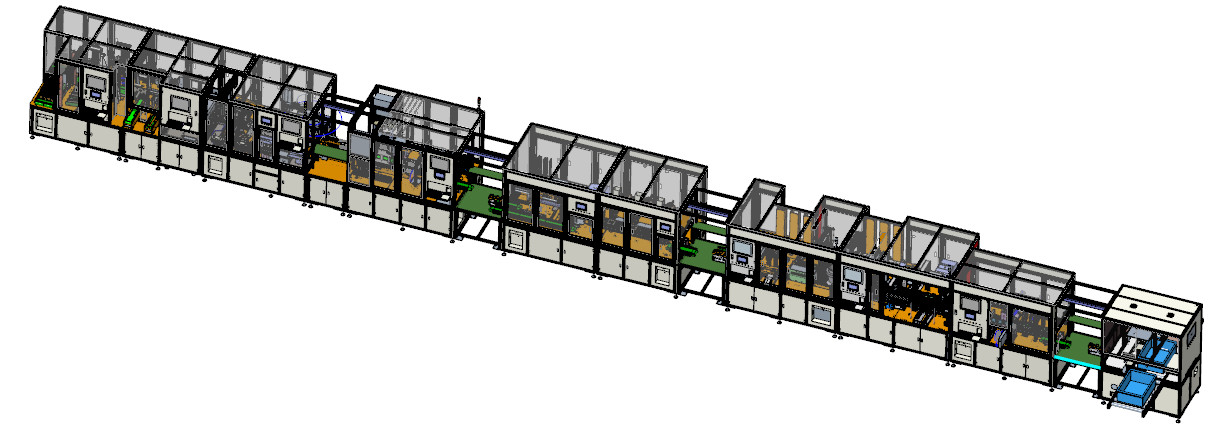

全自动方形储能PACK线
